过滤器

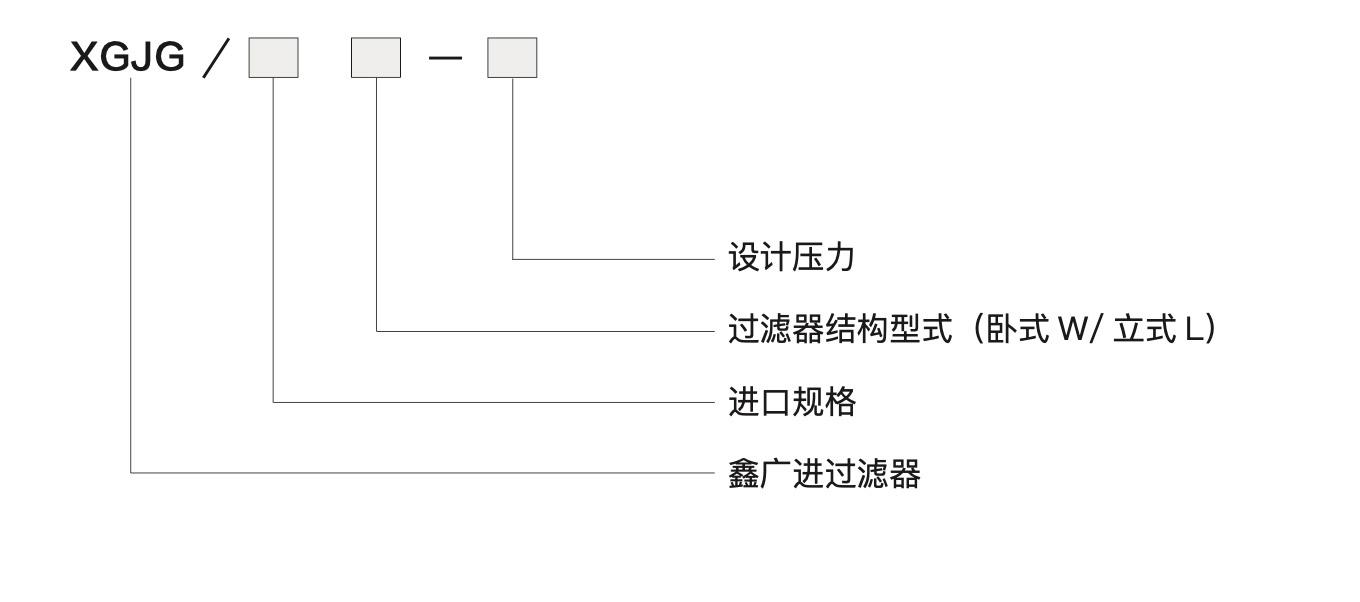

  • 型号1：XGJG/*W系列卧式
  • 型号2：XGJG/*L系列立式
  • 分类：压力容器

XGJG系列过滤器分为立式和卧式两种结构，其设计与制造依据国家标准 GB 150 执行。介质 为天然气、液化石油气或无腐蚀性气体，被广泛应用在燃气调压箱(站)、配气站及门站等输配 系统，对系统中的调压器、流量计、阀门及其他设备起到保护作用。其仓内过滤网滤孔分布均匀、 过滤面积大，可实现高精度过滤，有效过滤灰尘及微小颗粒，从而降低管道下游设备的保养成本。 快开盲板的使用，能够快速启闭并能减小启闭操作力，方便日常维护和检修。

XGJG/*W 系列卧式过滤器
公称尺寸 DN100、DN150、DN200、DN250、DN300、DN350、DN400
设计压力等级 1.6MPa、2.5MPa、4.0MPa、6.3MPa
过滤精度 5μm、20μm、50μm等
过滤效率 ≥ 98%
适用介质 天然气、液化石油气或无腐蚀性气体
初始压力损失 ≤ 20kPa
连接方式 法兰连接
工作环境条件 温度:-19°C~ 60°C;湿度:5% ~ 95%

XGJG/*L 系列立式过滤器
公称尺寸 DN20、DN25、DN40、DN50、DN80、DN100、DN150、DN200
设计压力等级 1.6MPa、2.5MPa、4.0MPa、6.3MPa
过滤精度 5μm、20μm、50μm等
过滤效率 ≥ 98%
适用介质 天然气、液化石油气或无腐蚀性气体
初始压力损失 ≤ 20kPa
连接方式 法兰连接
工作环境条件 温度:-19°C~ 60°C;湿度:5% ~ 95%

XGJG/*W 系列卧式过滤器

规格型号 DN H H1 H2 H3 D D1
XGJG/100W-16 100 900 460 180 349 273 405
XGJG/150W-16 150 920 490 180 375 325 460
XGJG/200W-16 200 1080 520 180 425 426 580
XGJG/250W-16 250 1300 670 200 527 630 740
XGJG/300W-16 300 1520 710 200 574 720 860
XGJG/350W-16 350 1730 800 200 624 820 960
XGJG/400W-16 400 1930 930 200 684 920 1060

XGJG/*L 系列立式过滤器

规格型号 DN L L1 H H1 D D1
XGJG/20L-16 20 300 180 409 277 108 220
XGJG/25L-16 25 300 180 412 277 108 220
XGJG/40L-16 40 300 180 419 277 108 220
XGJG/50L-16 50 350 230 479 302 159 285
XGJG/80L-16 80 450 280 511 318 159 285
XGJG/100L-16 100 550 370 675 424 273 405
XGJG/150L-16 150 600 420 786 484 325 460
XGJG/200L-16 200 800 560 870 512 426 580
