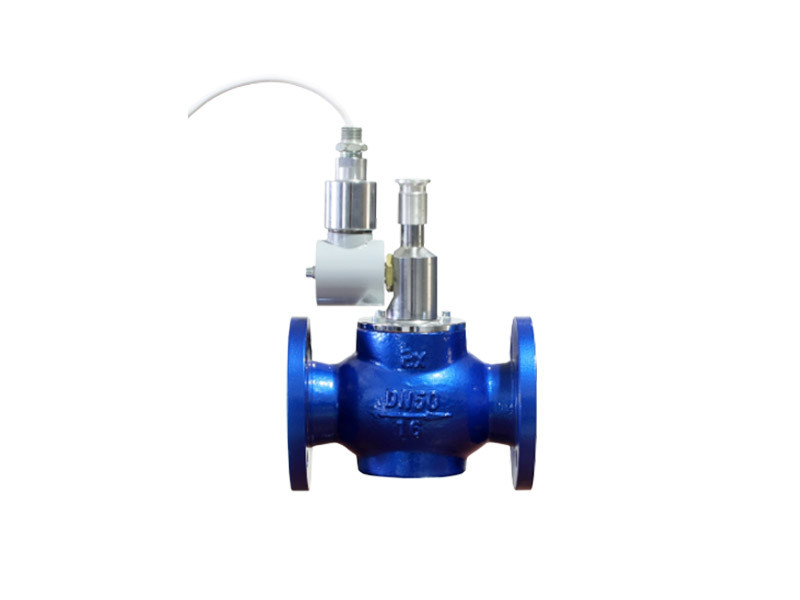

电磁式燃气紧急切断阀
- 型号：DRQF 系列
- 分类：安全元件
我公司生产的 DRQF 系列电磁式燃气紧急切断阀(以下简称“紧急切断阀”)是用于燃气输配管路上，快速切断 燃气供应的安全装置。当燃气报警器接收到燃气泄漏信号后，控制电磁铁的通电状态，从而快速关闭紧急切断阀， 切断燃气供应。
DRQF 型电磁式燃气紧急切断阀系列产品，适用于所有使用燃气设备的工业厂房、锅炉房及公共建筑内，当燃 气管路或设备发生燃气泄漏时紧急切断阀迅速关闭，杜绝因燃气泄漏造成的爆炸、火灾等事故的发生。
| 公称尺寸 | DN50 、DN80、DN100、DN150、DN200、DN250、DN300、DN400 |
| 最高工作压力 | 0.4MPa |
| 电源电压 | 额定电压 AC 220±10% V，50Hz |
| 切断时间 | 小于1秒 |
| 适用介质 | 城镇燃气 |
| 工作环境条件 | 温度:-20°C~ 60°C;湿度:5% ~ 95% |
| 阀座密封性 | 在测试持续时间内零泄漏 |
| 法兰标准 | 符合GB/T9113—2010中PN16法兰标准 |
| 进口压力 (MPa) | L | H | D3 | D2 | n×d |
|---|---|---|---|---|---|
| DRQF-50-0.4/KT DRQF-50-0.4/BT |
230 | 203 | φ165 | φ125 | 4×M18 |
| DRQF-80-0.4/KT 310 DRQF-80-0.4/BT |
310 | 220 | φ200 | φ160 | 8×M18 |
| DRQF-100-0.4/KT DRQF-100-0.4/BT |
350 | 233 | φ220 | φ180 | 8×M18 |
| DRQF-150-0.4/KT DRQF-150-0.4/BT |
394 | 355 | φ285 | φ240 | 8×M22 |
| DRQF-200-0.4/KT DRQF-200-0.4/BT |
457 | 375 | φ340 | φ295 | 12×M22 |
| DRQF-250-0.4/KT DRQF-250-0.4/BT |
533 | 450 | φ405 | φ355 | 12×M26 |
| DRQF-300-0.4/KT DRQF-300-0.4/BT |
610 | 475 | φ460 | φ410 | 12×M26 |
| DRQF-400-0.4/KT DRQF-400-0.4/BT |
762 | 598 | φ580 | φ525 | 16×M30 |
1 安装形式
紧急切断阀的安装形式有两种:
(1) 安装于水平管段
(2) 安装于垂直管段(公称尺寸≤ DN100)
2 类型 紧急切断阀的工作状态为开启状态。按照关闭时电磁铁电源的通断状态，将紧急切断阀分为两
种类型:
(1) 通电关闭型(常开式):紧急切断阀在日常工作状态时处于断电状态，当燃气达到一定浓度，
燃气报警器报警，紧急切断阀瞬间通电，触发紧急切断阀快速关闭，此时紧急切断阀再通电或者断电， 阀门都保持关闭状态。
(2) 断电关闭型(常闭式):紧急切断阀在日常工作状态时处于通电状态，当燃气达到一定浓度， 燃气报警器报警，紧急切断阀瞬间断电，触发紧急切断阀快速关闭，此时紧急切断阀再通电或者断电， 阀门都保持关闭状态。

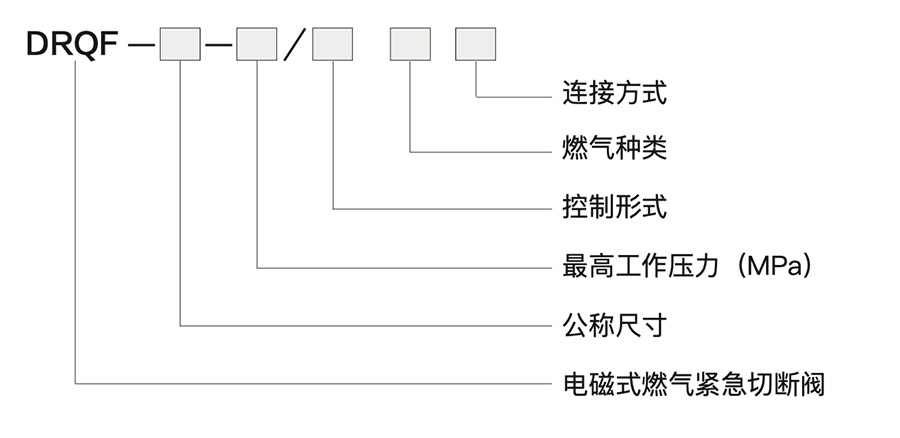

公称尺寸:包括 DN50、DN80、DN100、DN150、DN200、DN250、DN300、DN400
最高工作压力:0.4 表示最高工作压力不高于 0.4MPa
控制形式:K 表示常开式，B 表示常闭式
燃气种类:T 表示天然气
连接方式:L 表示法兰连接 , F 表示法兰连接(可以省略)
