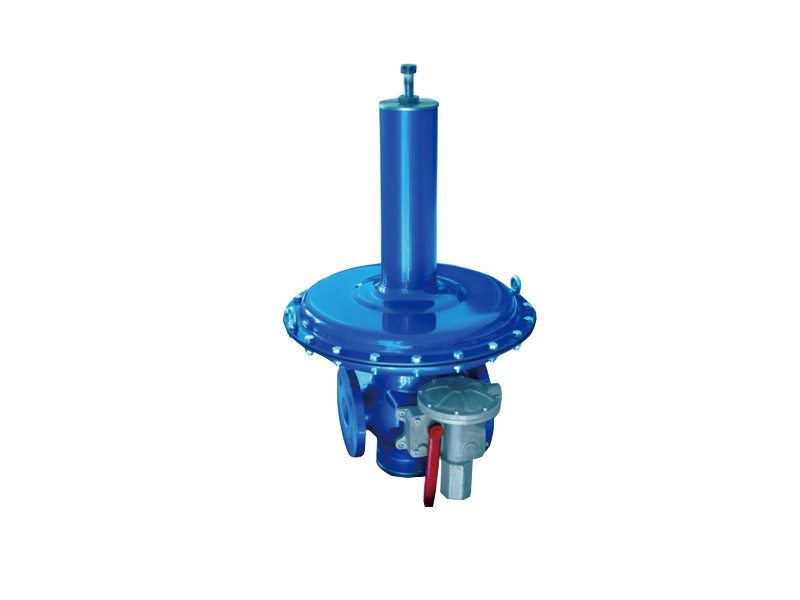

直接作用式调压切断一体调压器

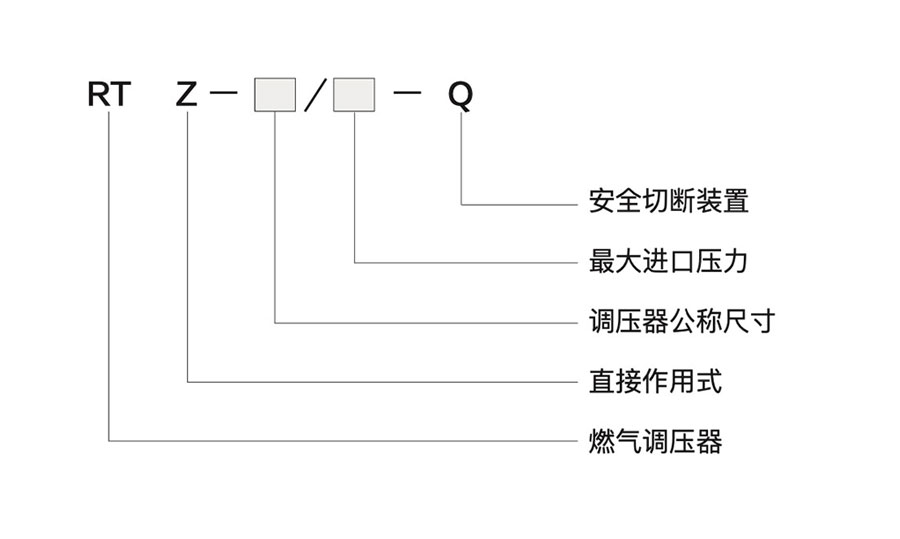

- 型号： RTZ-*/0.4-Q 系列
- 分类： 燃气调压器
直接作用式切断一体型调压器采用了双阀口设计，在整体结构上实现了切断调压一体化。同时， 切断形式也与现有的杠杆形式或单体切断阀的作用方式完全不同，采用了凸轮传动切断，极大地提 高了切断系统的灵敏度和反应速度。由于切断点设计在调压器的进口，控制信号管设计在调压器的 出口，切断系统可在调压器的进口端及时将外部燃气管网与用户内部管线断开，对用户来说真正做 到了从源头上的切断。本燃气调压器巧妙地利用了双阀口设计，形成二次减压的机理，大大地提高 了调压器进口压力的适用范围。
| 进口压力范围 P1(MPa) | 0.05~0.4 |
| 出口压力范围 P2(kPa) | 1.0~40 |
| 稳压精度等级 AC | 10 |
| 关闭压力等级 SG | 15 |
| 关闭压力区等级 SZ | 10 |
| 关闭压力 Pb(MPa) | ≤(1.15~1.25) P2 |
| 工作温度范围 | -20°C ~60°C |
| 型号 | L(mm) | H(mm) | D(mm) | 进口 | 出口 | 连接法兰标准 |
|---|---|---|---|---|---|---|
| RTZ-40/0.4-Q | 222 | 690 | 400 | DN40 | DN80 | HG/T 20592-2009 (PN16) |
| RTZ-50/0.4-Q | 254 | 747 | 480 | DN50 | DN100 | HG/T 20592-2009 (PN16) |
| RTZ-80/0.4-Q | 298 | 800 | 480 | DN80 | DN150 | HG/T 20592-2009 (PN16) |
| RTZ-100/0.4-Q | 330 | 890 | 480 | DN100 | DN200 | HG/T 20592-2009 (PN16) |
| RTZ-150/0.4-Q | 451 | 993 | 620 | DN150 | DN200 | HG/T 20592-2009 (PN16) |
RTZ-*/0.4-Q 系列调压器适用于中、低压燃气管道压力调压。由于其结构简单、响应迅速、 可靠性高等特点，被广泛应用于输送管网，多级燃气供应管网，地区燃气供应，大中型公福用户、 工业用户、加热装置等燃气供应场合，工业及区域级燃气供应站，供暖设备厂等场合。
结构紧凑、稳压精度高
超压 / 失压自动切断、反应速度快
可选配切断信号远传装置、流通能力大
全平衡阀芯结构，调压精度更高
人工复位、维修方便，可在线维修
适用介质:天然气、人工煤气、液化石油气等多 种介质
