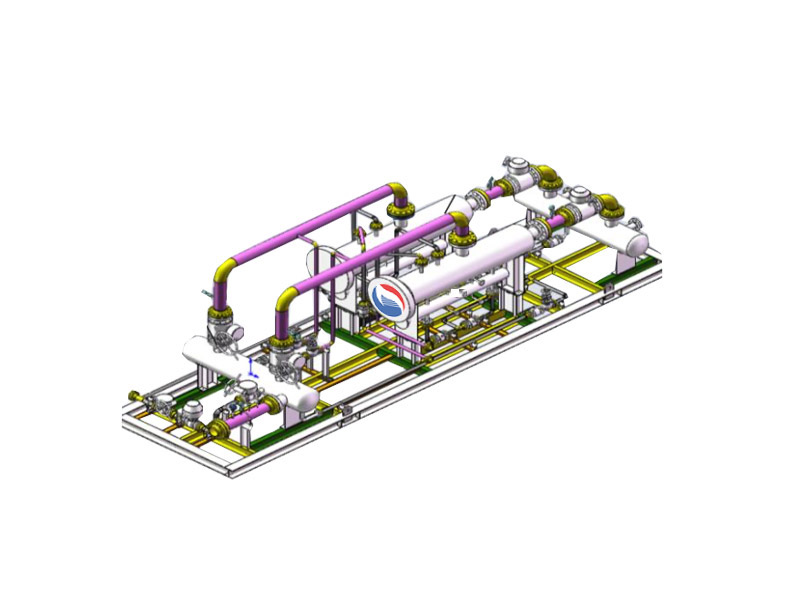

天然气门站

  • 分类: 撬装化门站

天然气门站是长输管线终点配气站,也是城市接收站,具有净化、调压、储存功能。门站规 模依据区域天然气规划确定。
天然气门站可实现检测、过滤、计量、调压、伴热、加臭、分配和远程遥测 / 遥控等功能。 结构方面可根据用户需求实现不同的形式。

撬装名称 主要功能
过滤单元橇 橇体主要功能为进站气体进行精过滤,除去杂尘,水分,焊渣等污染物。 并集成了进站控制在橇体中,压力,温度,液位等检测仪表,远传仪表, 紧急情况的自动切断,放散保护等功能。
计量单元橇 橇体主要功能为进站气体进行计量统计,三路超声波流量计计量单元,均 可正常使用,并第三路具有监控对比调试作用的计量单元。集成控制系统 根据实际信号检测进行操作控制。
复热调压单元橇 橇体主要功能为进站气体进行复热,补偿压降带来的温降,保护管道用气, 调压部分使用监控调压器,安全切断阀,保护压力系统,使用电动调节阀 调节流量与压力的控制。连锁控制系统实现远程监控运行,及时响应场站 运行操作。
汇管单元橇 橇体主要功能将两路调压后气体汇集到一起,预留压力能利用接口,集中 供气输出。集成自动紧急情况开启放散系统保护。
出口单元橇 橇体主要功能将出站气体集中输出。集成电动控制系统,连锁仪表信号监 控,保护场站出口安全。

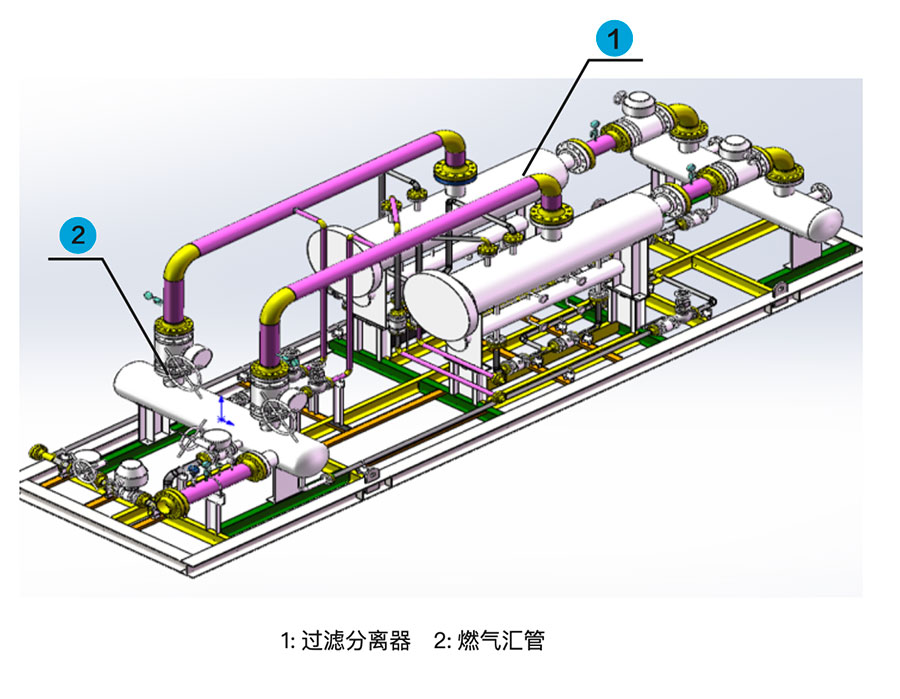

过滤单元橇

Responsive image

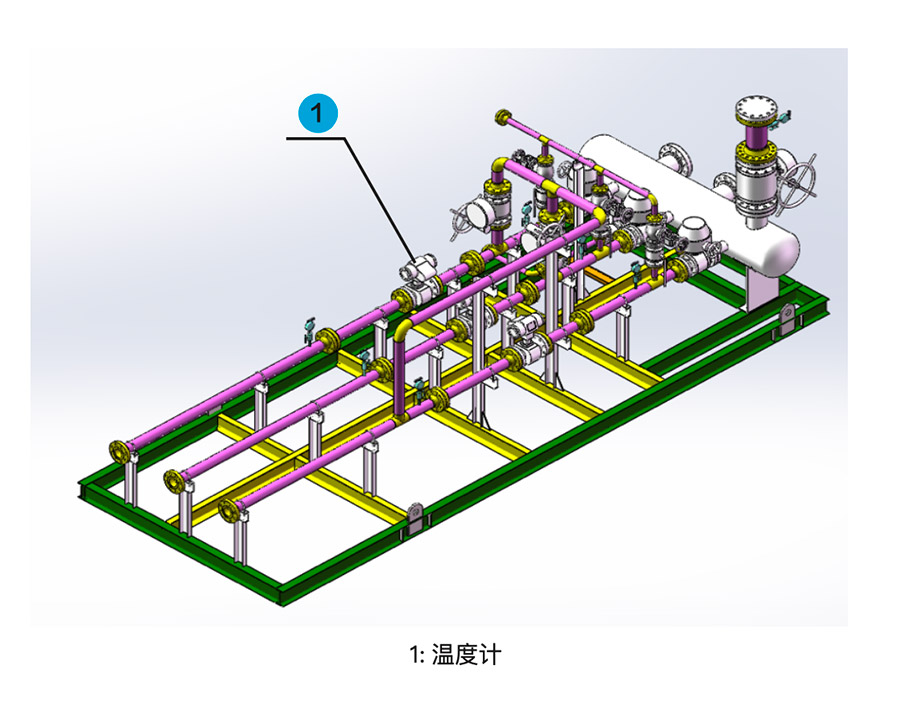

计量单元橇

Responsive image

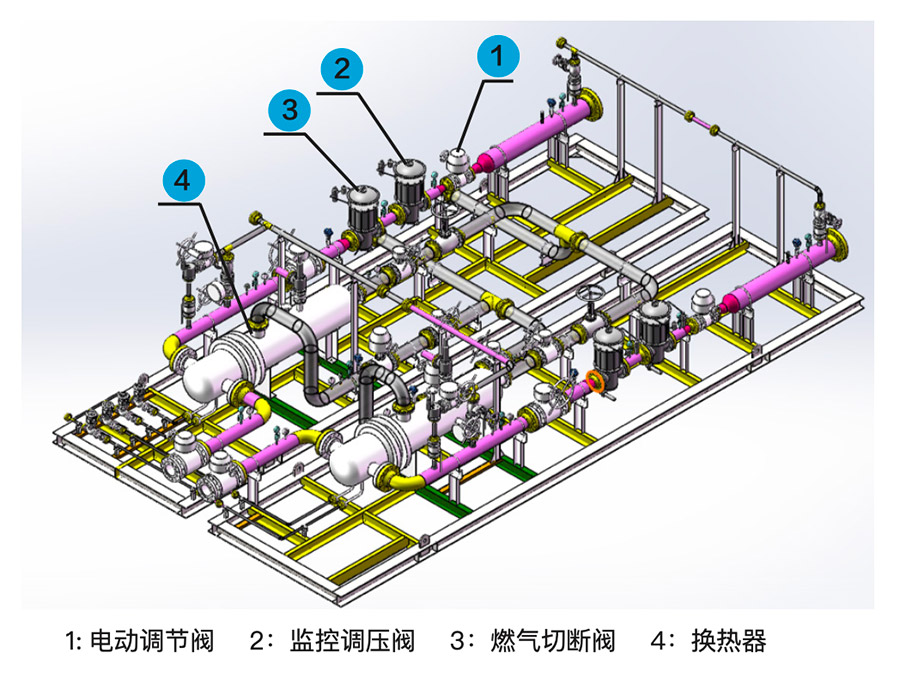

复热调压单元橇

Responsive image

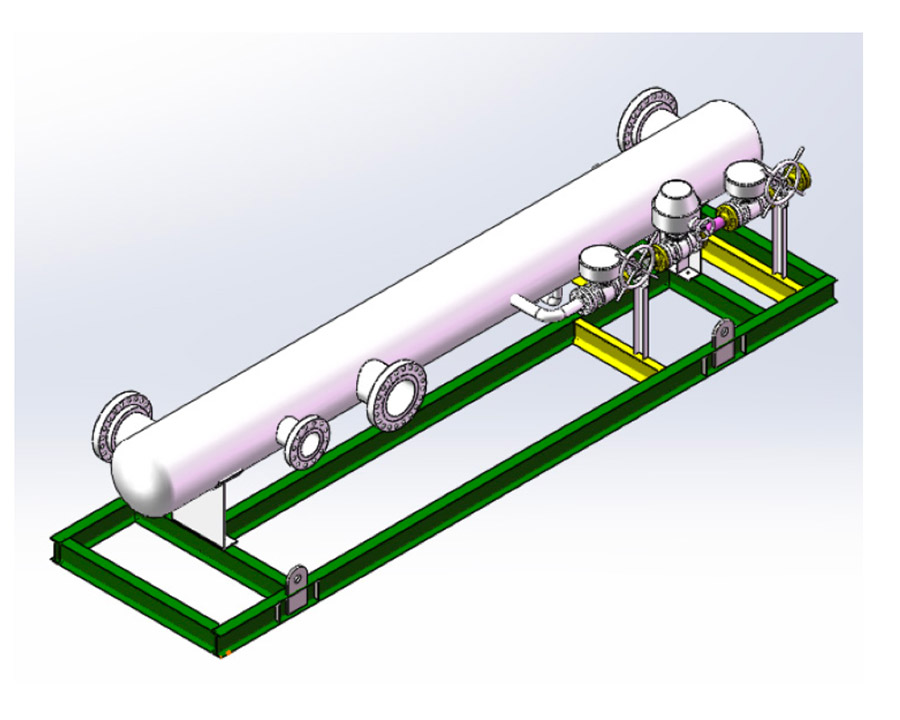

汇管单元橇

Responsive image

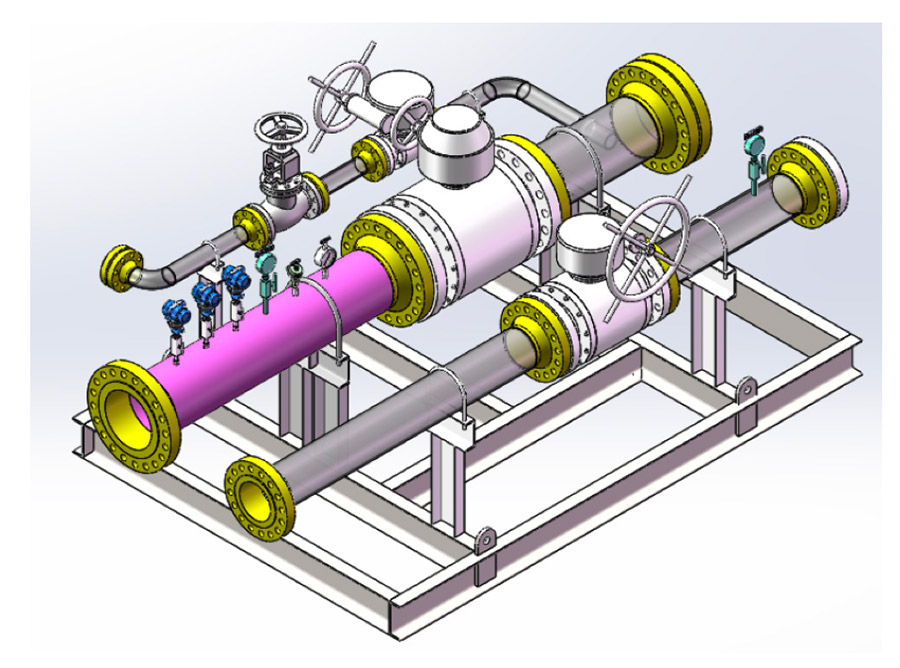

出口单元橇

Responsive image
